HVAC ( Heating ,Ventilation and Air Conditioning )

MECHANICAL LOADS ( الاحمال الميكانيكة )

تنقسم الاحمال الميكانيكية لأقسام عديدة علي سبيل المثال في منازلنا يوجد التكيفات والشفاطات والسخانات فكل هذا احمال ميكانيكية يف ولكن نحن في هذا المقال سوف نتحدث عن نوع واحد من هذة الاحمال وهو احمال التكييف او HVAC وهي اختصار

ل Heating ,Ventilation and Air Conditioning بمعني التكيفات التي تعمل علي تبريو او تسخين الهواء وينقسم HVAC الي قسمين اساسين

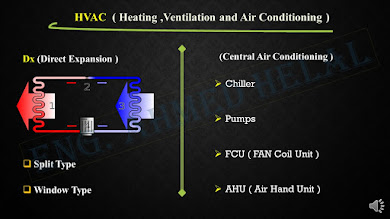

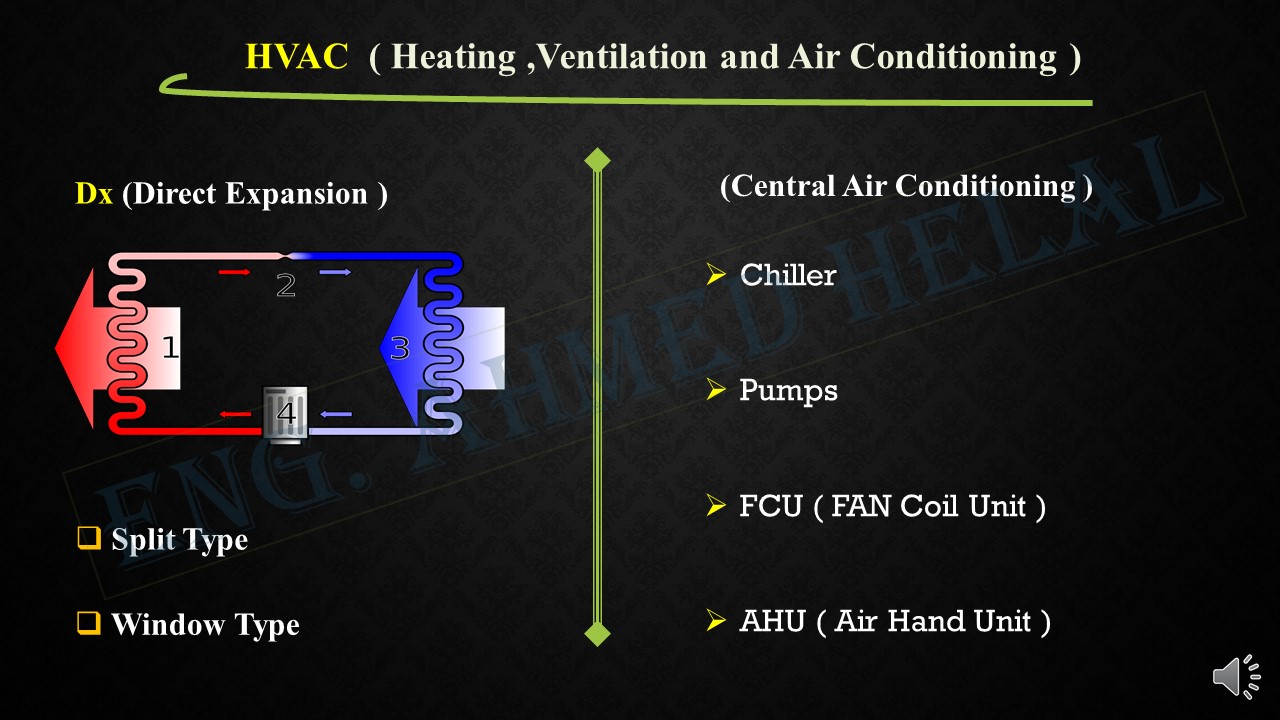

اقسام HVAC ونظرية العمل

1- DX (Direct Expention )

ويوجد منه نوعان سوف نتحدث عنهم بالتفصيل لاحقا هما

spelt type

window type

يعتمد هذا النوع من التكييفات علي غاز الفريون في عمليه التبريد كما سنشاهد في الصور القادمه بالاسفل فإنة يتكون من وحدتان واحده تكون بالخارج ويكون بداخلها comprosser لضغط غاز الفريون داخل الانابين المتصله بالوحده الداخلية والتي تحتوي علي مروحه تعمل علي سحب الهواء الساخن من الغرفة وتسليطة علي الانابيب المحتويه علي غاز الفريون المسال والذي تكون درجه حرارتة منخفضة فيحدث تبادل حراري فتقل درجه حراره الهواء ويخرج من الوحدة الداخلية هواء مبرد هذا في حاله اذا كان التكييف يعمل كمبرد للهواء اما اذا كان يعمل كمدفئ للهواء وهذا يحدث في فصل الشتاء فإنة تتم عكس العملية بحيث ان الوحدة الداخلية في هذة الحالة تكون الانابيب المارة بها تحتوي علي غاز الفريون ولكن في هذه الحاله يكون ساخن وليس مسال

spelt type and window type

نظريه العمل في الاثنان واحدة وهي كما تحدثنا في الاعلي في الصورة هذة تبين شكل التكييف الذي نتحدث عنه وهو التكييف التقليدي المنتشر في معظم المنازل وهو جيد في الاماكن الصغيره وفي الشقق السكنية ولكن اذا نظرا الي الصوره جيدا وخصوصا رسمه المنزل وتوزيع التكييف عليها سنلاحظ ان كل غرفة تحتاج الي وحدة تكييف خاصة بها اي نعم في الشقق السكنية هذا مقبول ولكن اذا كنا نتحدث مثلا عن مستشفي او مبني اداري يتكون كل طابق من 30 او 40 غرفه هل سنشتر لكل طابق هذا العدد من الوحدات بالطبع لا لذلك في المشاريع الصغيرة فقط نستخدم هذا النوع اما في المشاريع الكبيرة نستخدم النوع الأخر وهو central air conditioning او التكييف المركزي
